Kälin Formteile GmbH

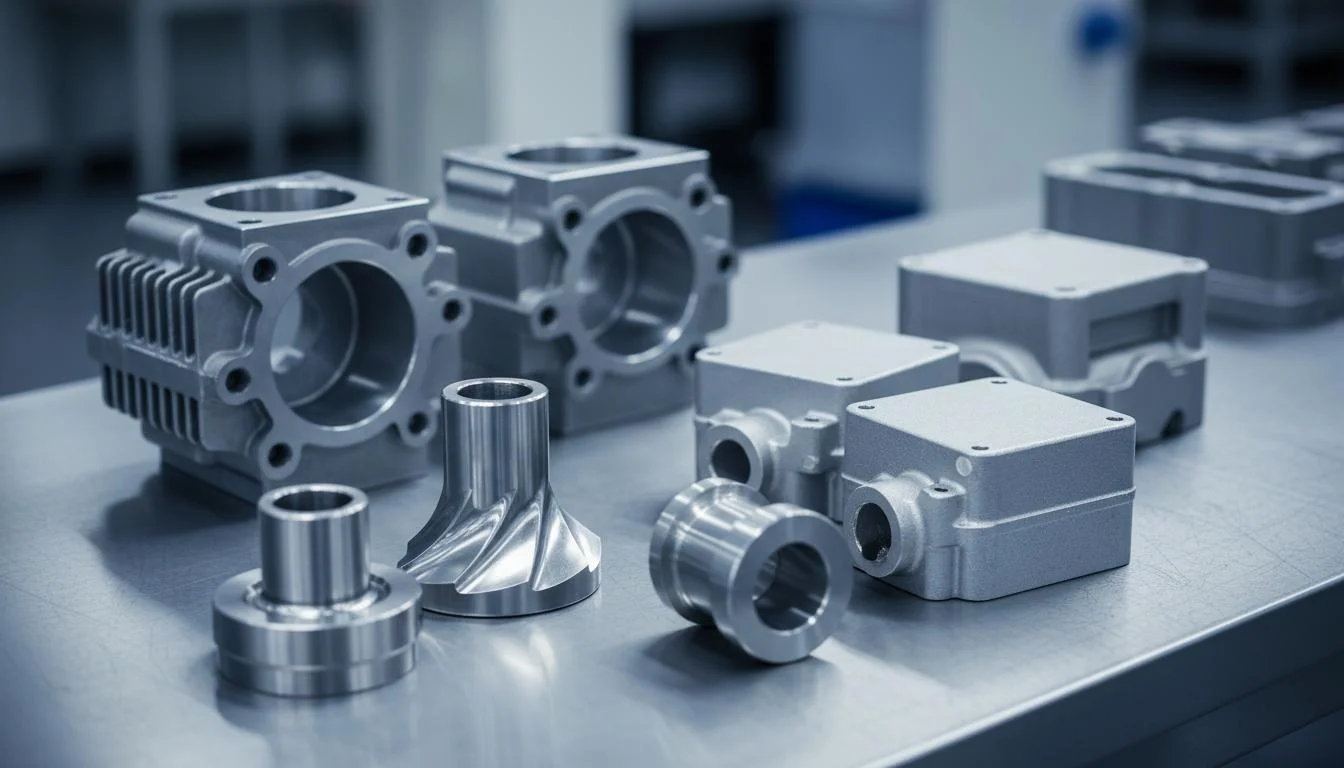

Gussteile nach Zeichnung: Feinguss, Druckguss, Sandguss und Kokillenguss
Kälin Formteile unterstützt Industriekunden bei der Auswahl und Beschaffung passender Gussteile. Entscheidend ist nicht nur der Preis pro Teil, sondern die richtige Kombination aus Geometrie, Werkstoff, Stückzahl, Toleranzniveau, Nachbearbeitung, Prüfzeugnissen und Serienversorgung.
Welche Gusslösung passt zu Ihrem Bauteil?
Gussteile sind sinnvoll, wenn komplexe Formen, Materialeffizienz, Funktionsintegration oder wirtschaftliche Serienfertigung gefragt sind. Die Herausforderung liegt meist nicht darin, irgendeinen Gusslieferanten zu finden. Entscheidend ist, das passende Verfahren für Zeichnung, Einsatzort und Stückzahl zu wählen.
Wir prüfen Bauteile aus Sicht von Herstellbarkeit, Toleranzen, Werkstoff, Werkzeuglogik und Qualitätsanforderung. Daraus entsteht eine belastbare Beschaffungsbasis für Feinguss, Druckguss, Sandguss oder Kokillenguss.
- Gussteile nach Zeichnung
- Werkstoff und Verfahren abstimmen
- CNC Nachbearbeitung berücksichtigen
- Prüfzeugnisse und Messberichte einplanen
- Muster, Freigabe und Serie koordinieren
- Lieferfähigkeit und Abruflogik sichern
Die wichtigsten Verfahren für technische Gussteile
Die folgenden Gussverfahren decken unterschiedliche Anforderungen ab. Für Google und für Kunden ist wichtig: Kälin Formteile ist nicht auf ein einzelnes Verfahren festgelegt, sondern ordnet das Bauteil technisch ein und wählt den passenden Herstellweg.

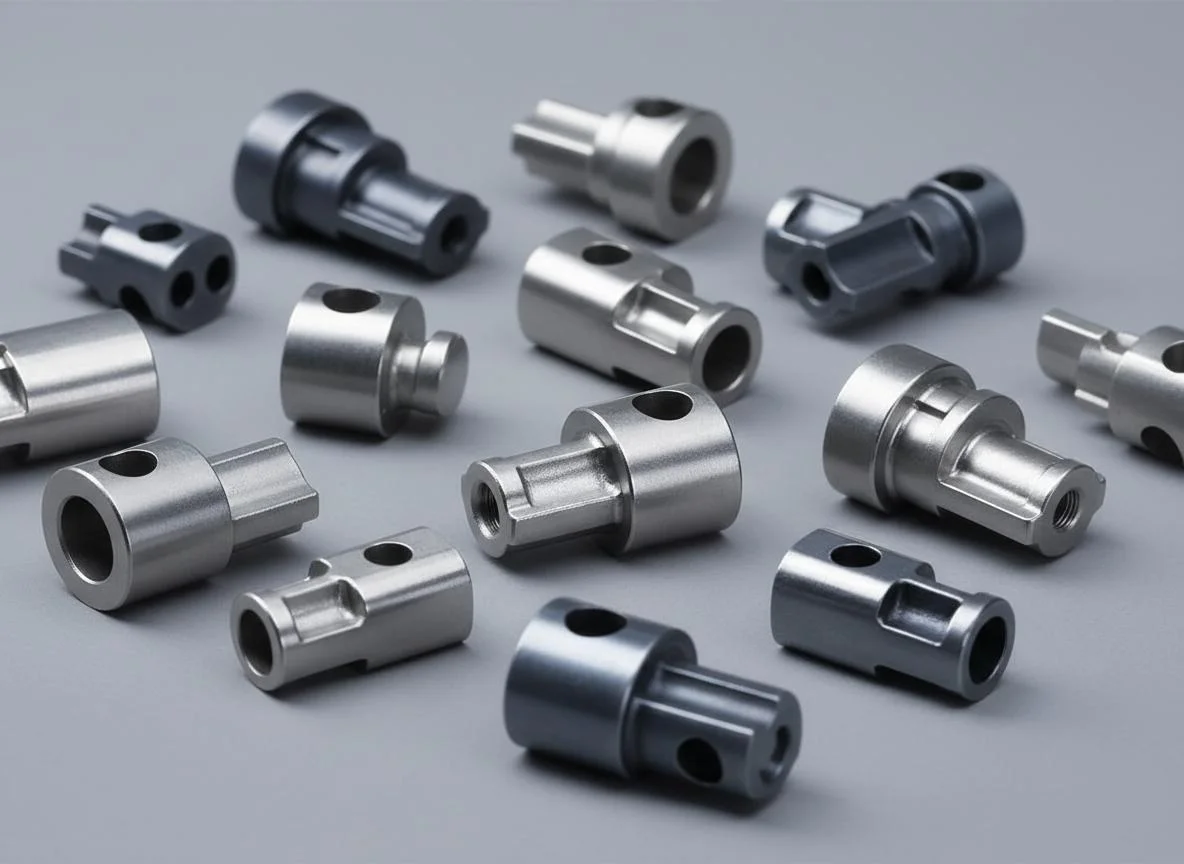

Feingussteile nach Zeichnung
Für komplexe Metallteile mit hoher Gestaltungsfreiheit, guter Oberfläche und reduzierter Nacharbeit. Besonders geeignet für Edelstahl, Stahl und technische Legierungen.

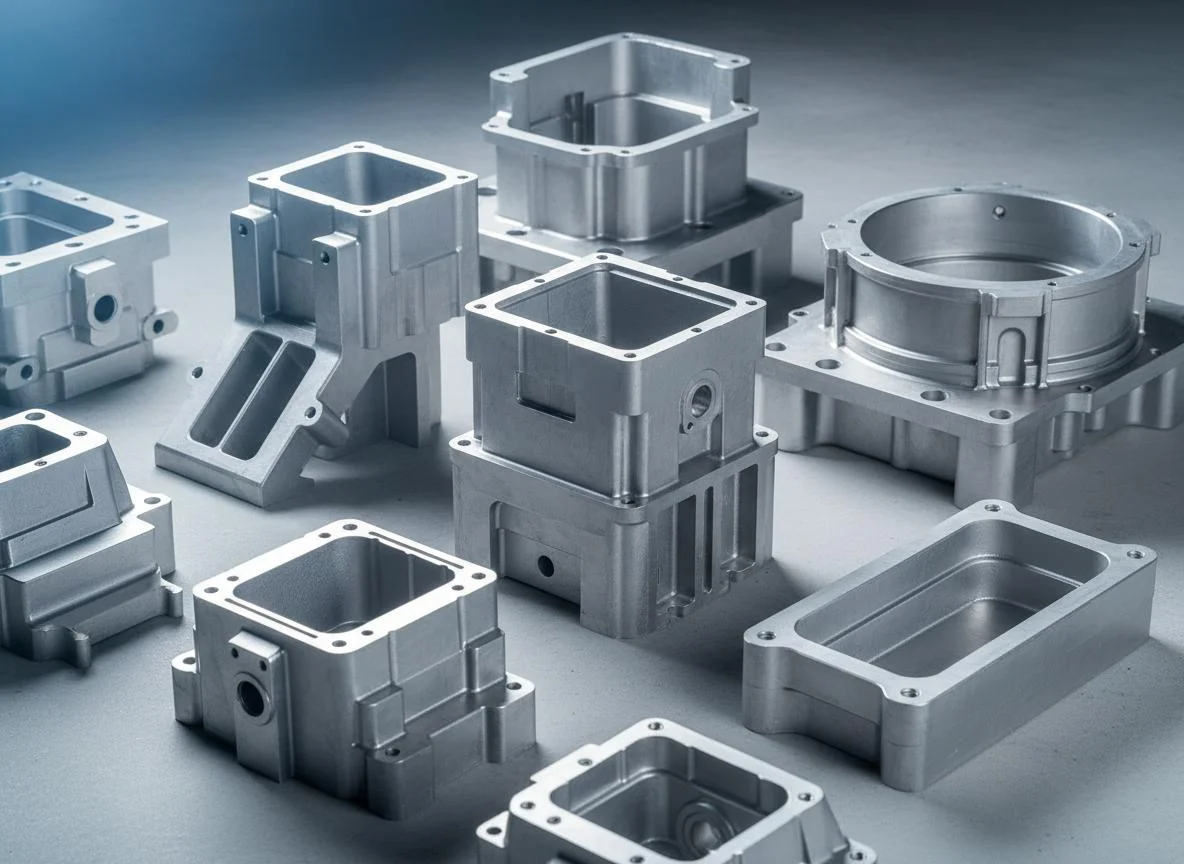

Druckgussteile nach Zeichnung
Für Serienbauteile aus Aluminium, Zink oder Magnesium, wenn hohe Wiederholgenauigkeit, Werkzeuglogik und wirtschaftliche Stückkosten wichtig sind.

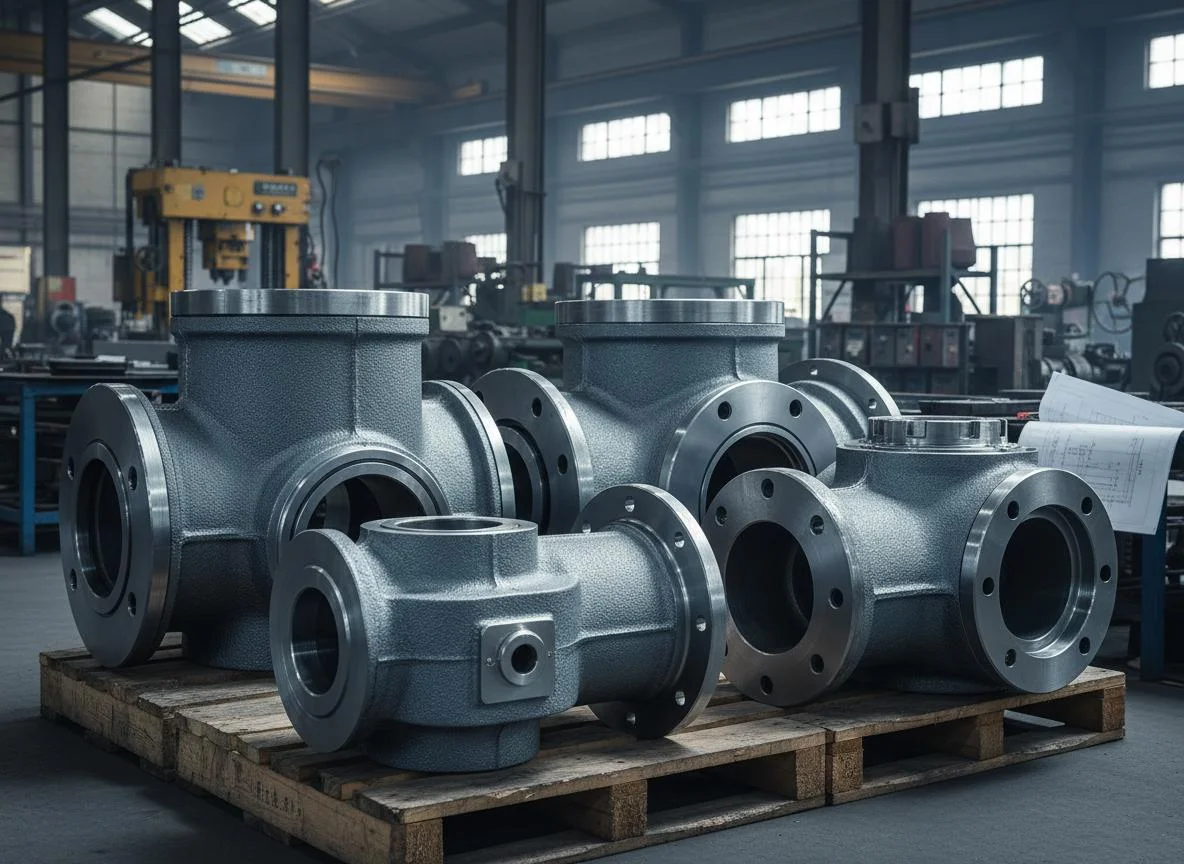

Sandgussteile nach Zeichnung
Für robuste, grössere oder geometrisch flexible Gussteile, bei denen Werkzeugkosten, Bauteilgrösse und technische Funktion im Vordergrund stehen.

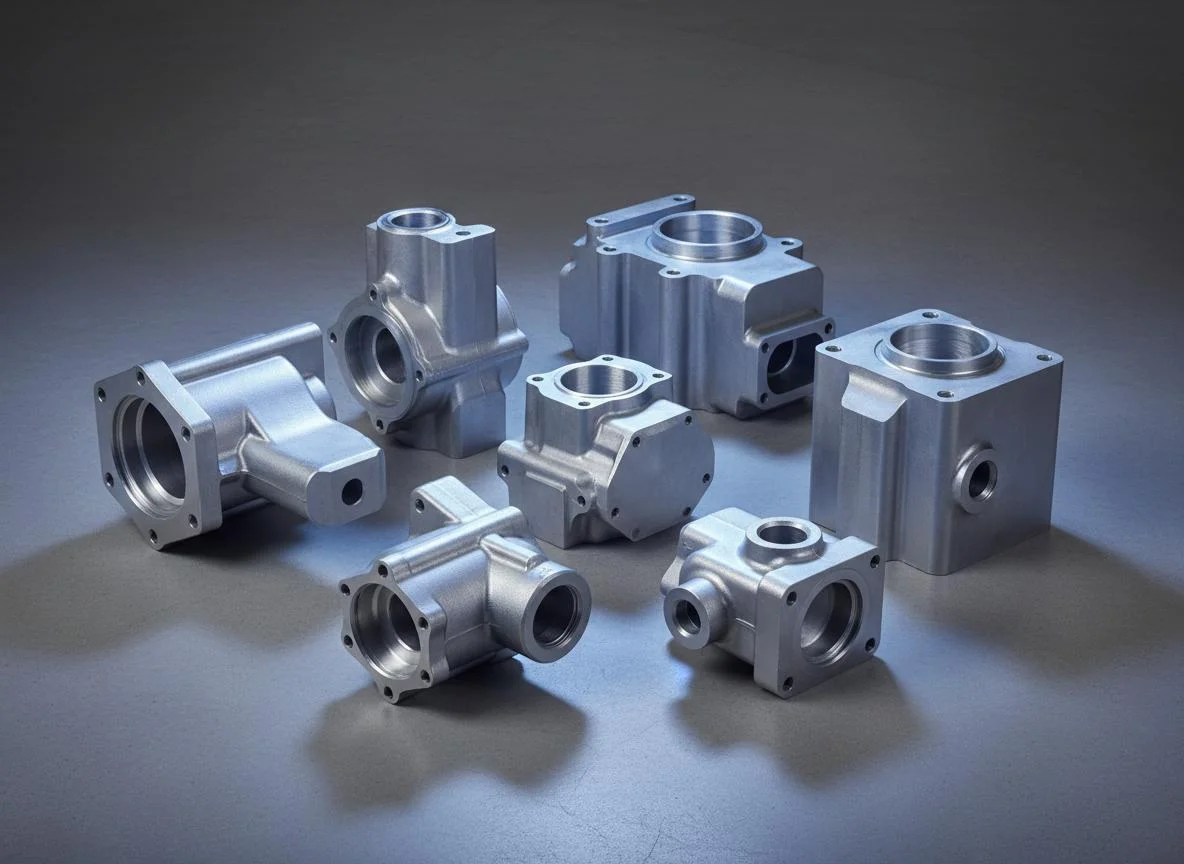

Kokillengussteile nach Zeichnung
Für wiederholbare Aluminiumgussteile mit guter Masshaltigkeit, stabiler Oberfläche und konstanten mechanischen Eigenschaften.

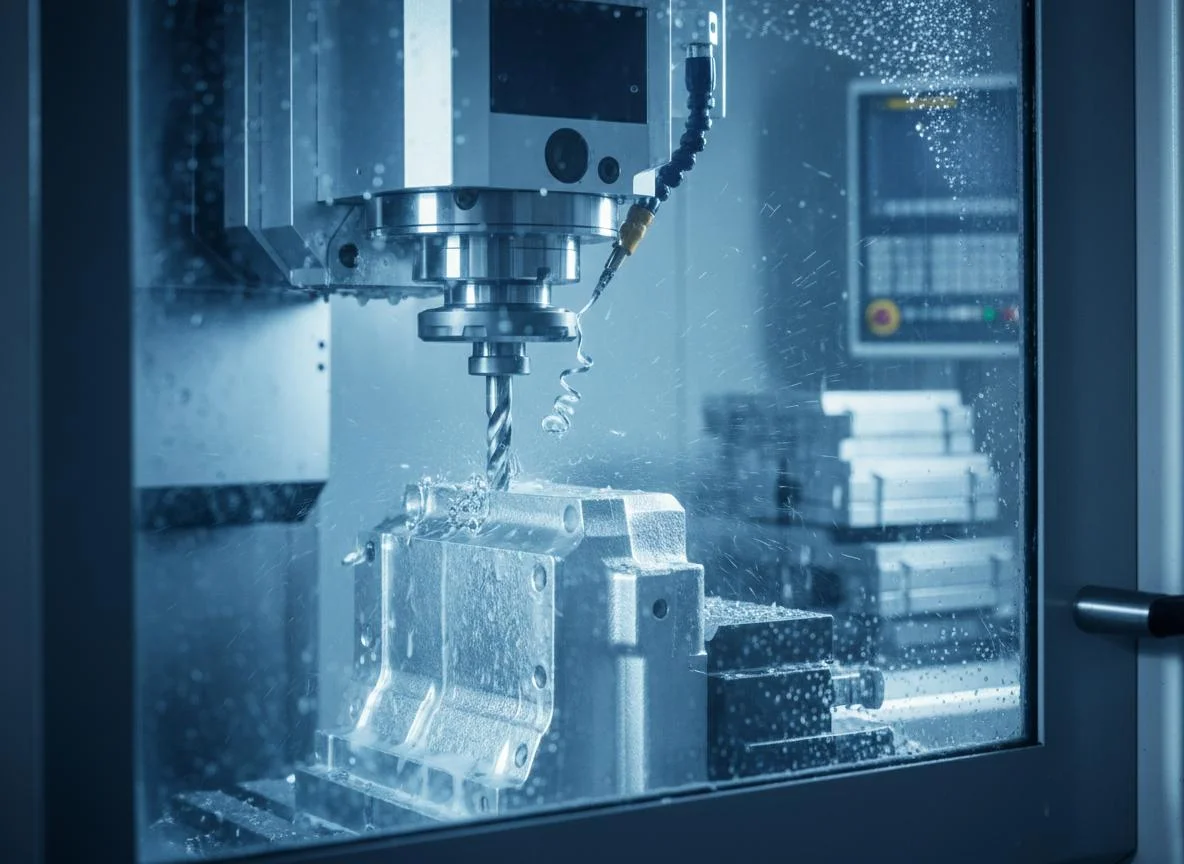

Wann Guss gegenüber CNC sinnvoll sein kann
CNC Bearbeitung ist für Prototypen, enge Toleranzen und flexible Änderungen oft stark. In der Serie kann Guss aber wirtschaftlicher werden, wenn viel Material entfernt wird, komplexe Formen entstehen oder Funktionen direkt in das Bauteil integriert werden können.
Wir prüfen deshalb nicht nur ein einzelnes Angebot, sondern die Fertigungslogik. Ein Bauteil kann zum Beispiel als CNC Teil starten und später als Feingussteil, Druckgussteil oder Kokillengussteil wirtschaftlicher werden.

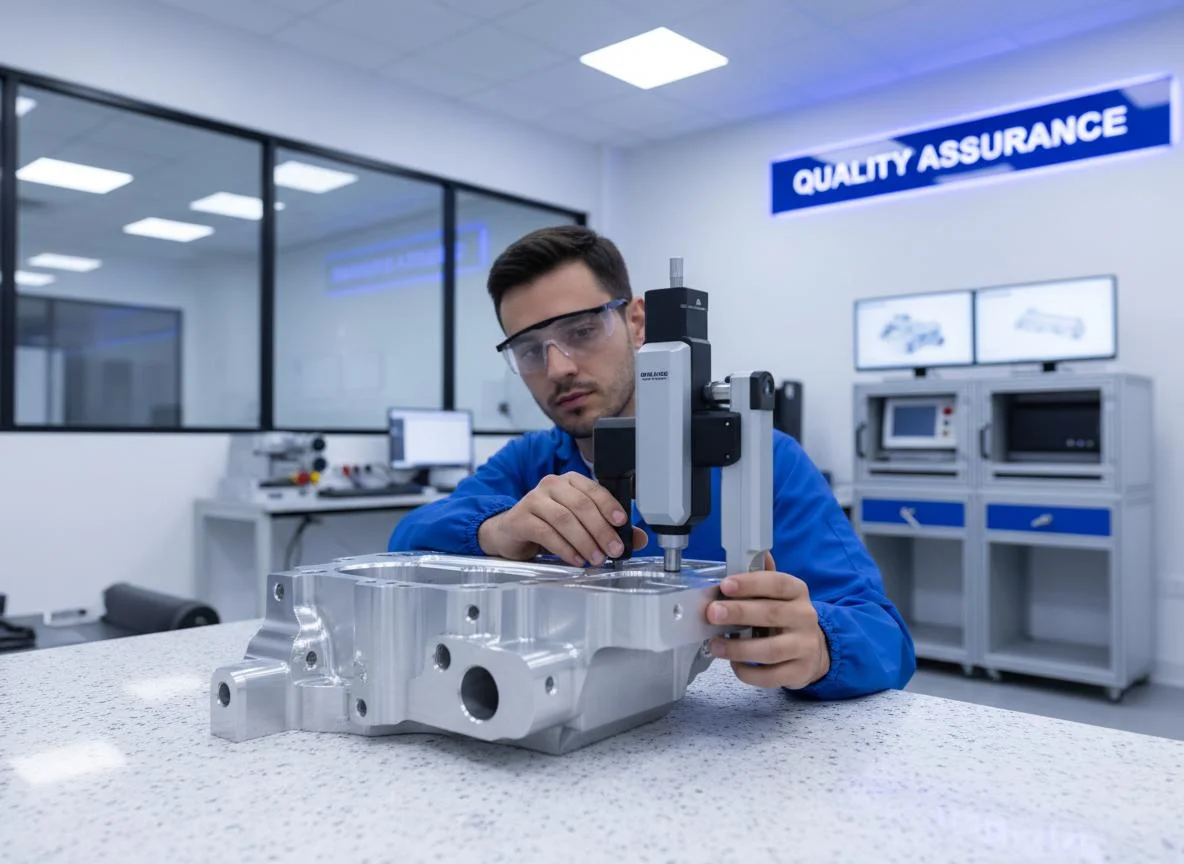

Prüfzeugnisse, Rückverfolgbarkeit und Freigabe
Bei technischen Gussteilen ist Qualität nicht nur eine Endkontrolle. Entscheidend sind Zeichnungsstand, Werkstoff, Werkzeug, Prozessführung, Nachbearbeitung, Messstrategie und Dokumentation.
Je nach Projekt können Materialzeugnisse, Massprotokolle, Oberflächenprüfung, Härteprüfung, Schichtdickenmessung, Erstmusterberichte oder weitere Prüfnachweise relevant sein.
Feinguss, Druckguss, Sandguss oder Kokillenguss?
| Verfahren | Typische Stärke | Geeignet für | Zu prüfen |
|---|---|---|---|
| Feinguss | Komplexe Geometrien, gute Oberfläche, hohe Gestaltungsfreiheit | Präzise Metallteile, Edelstahlteile, kleinere bis mittlere Serien | Toleranzen, Nachbearbeitung, Wandstärken, Werkzeuglogik |
| Druckguss | Hohe Wiederholgenauigkeit und wirtschaftliche Serienfertigung | Aluminium, Zink, Magnesium, Gehäuse, Strukturteile | Werkzeugkosten, Entformung, Porosität, Stückzahl |
| Sandguss | Grosse Teile, robuste Geometrien, flexible Formgebung | Maschinenbauteile, grössere Gehäuse, Einzelteile bis Serien | Oberfläche, Toleranzniveau, Bearbeitungszugaben |
| Kokillenguss | Stabile Qualität, gute Oberfläche und bessere Wiederholbarkeit als Sandguss | Aluminiumteile mit mittleren Serien und konstantem Qualitätsanspruch | Geometrie, Entformung, Werkzeugauslegung, Nachbearbeitung |
Typische Gussteile
- Gehäuse und Deckel
- Trägerteile und Halter
- Pumpen und Ventilkomponenten
- Hebel, Flansche und Verbindungsteile
- Maschinenbaukomponenten
- Bauteile mit CNC Nachbearbeitung
Typische Werkstoffe
- Stahl und Edelstahl
- Aluminiumlegierungen
- Zinklegierungen
- Magnesiumlegierungen
- Kupferlegierungen
- projektspezifische Sonderwerkstoffe
Typische Anforderungen
- Masshaltigkeit und Toleranzen
- Dichtflächen und Funktionsflächen
- Wärmebehandlung
- Oberflächenbehandlung
- Materialzeugnisse
- Prüfprotokolle und Rückverfolgbarkeit
Von der Zeichnung zum beschaffbaren Gussteil
Gerade bei Gussteilen entscheidet die frühe technische Klärung über Kosten, Qualität und Lieferfähigkeit. Deshalb verbinden wir Verfahrenswahl, Herstellerabgleich, Qualität und Beschaffung in einem strukturierten Ablauf.
Sie suchen Gussteile nach Zeichnung?
Senden Sie uns Zeichnung, Stückzahl, Werkstoff, Einsatzort und kritische Anforderungen. Wir prüfen, welches Gussverfahren technisch und wirtschaftlich am besten passt und welche Dokumente für Freigabe und Serie sinnvoll sind.
